隨著工業4.0自動化進程日益高速發展，工業4.0所涉及的四大主題：智能工廠、智能生產、智能物流和智能服務日漸成為工業生產流通過程中的熱門話題，在此浩蕩的工業背景下，各個行業都在各自相關領域大力發展科技創新能力。在工業智能包裝和智能物流領域，產品標識已經不再局限于以前的打印要求：“生產日期”、“有效日期”、“生產批號”這么簡單了；機器人如何配合噴碼機如何實現產品“一物一碼”的信息化追溯體系也已被眾多企業提上日程。眾所周知，合肥依瑪的擁有CIJ小字符噴碼機，DOD大字符噴碼機，文字檢查機，Laser激光機等一系列標識產品，如何適應融入到當前工業4.0的大環境中，是合肥依瑪一直努力踐行的事業。以下案例將詳細涉及合肥依瑪產品應用于工業生產中的5個重要環節：1.產品賦碼系統；2.產品賦碼檢查及讀碼系統；3.機器人碼垛剔除系統；4.外箱賦碼系統；5.外箱賦碼檢查及讀碼系統。合肥依瑪堅信將在當前及未來工業環境中發揮更積極的作用！

PART 1/產品賦碼系統

產品賦碼系統組成：

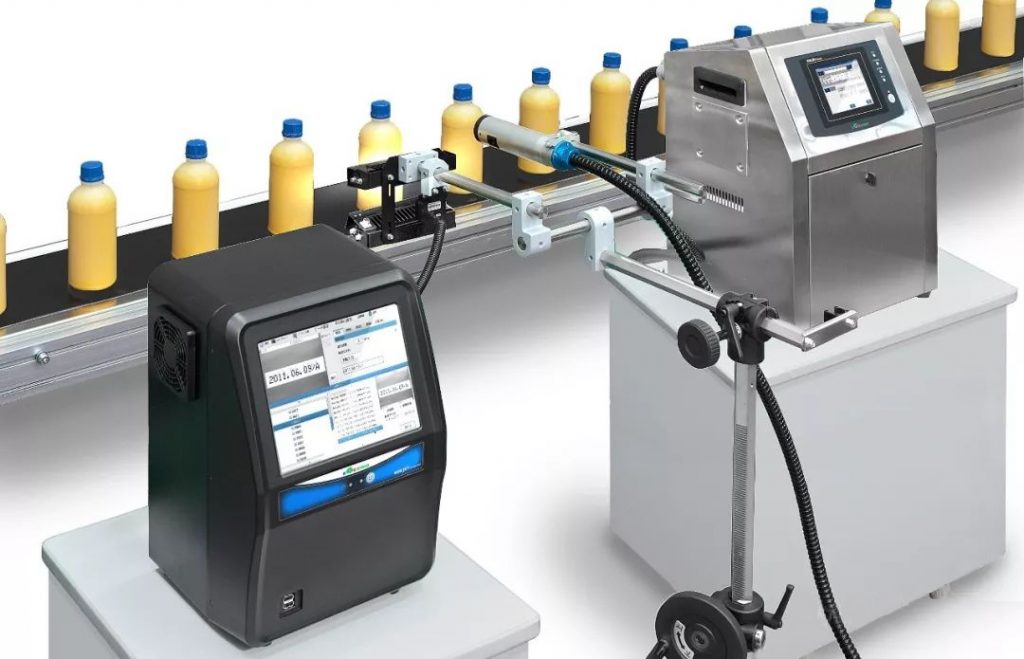

1.噴碼機:CCS-3000L
2.噴碼機:CCS-3100E
3.噴碼機:HQ1000
4.激光噴碼機：KLC-302PLUS
5.傳送系統
產品賦碼過程：
合肥依瑪自主研發系統軟件按照客戶要求規則生成一定數目系列產品碼，通過工控主機和噴碼機（CCS-3000L、KGK-CIJ、CCS-3100E、TIJ噴碼機:HQ1000、Laser激光機：KLC-302PLUS）設備通訊，根據該產線產品賦碼要求依次傳輸產品碼到各標識設備，生成相關產品所需要打印的文本、日期、二維碼等信息，然后實施產品標識賦碼。

PART 2/產品賦碼檢查及讀碼系統

產品賦碼檢查讀碼系統組成：

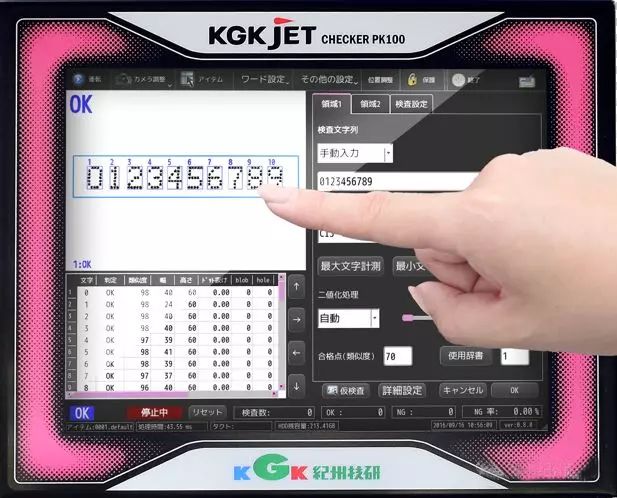

1.Check文字檢查機:PK100
2.歐姆龍讀碼器
產品賦碼檢查讀碼過程：
1.產線產品實施產品標識賦碼后，通過Check 文字檢查機PK100檢查上位噴碼設備打印的日歷、文本錯誤、缺失、位置偏移、傾斜、文字有無點缺失，PK100系統檢查完成后，輸出相應的OK/NG信號。
2.產線產品實施產品標識賦碼后，通過二維碼讀碼器讀取上位噴碼設備打印的二維碼信息包括內容，檢查上位噴碼設備標識的二維碼信息是否能夠讀取，并根據讀取情況輸出相應的OK/NG信號。

PART 3/機器人系統碼垛剔除系統

機器人組成：

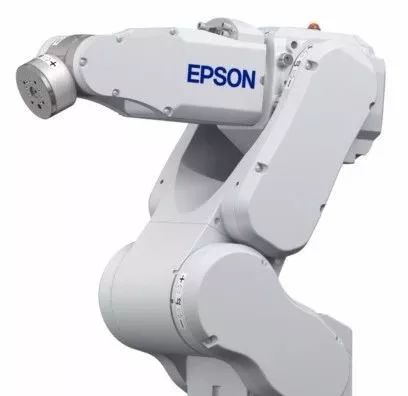

機器人
機器人工作過程：
1.PK100系統檢查完成后，輸出相應的OK/NG信號給系統；
2產線產品實施產品標識賦碼后，通過二維碼讀碼器讀取上位噴碼設備打印的二維碼信息包括內容，檢查上位噴碼設備標識的二維碼信息是否能夠讀取，并根據讀取情況輸出相應的OK/NG信號系統；
3.系統識別到PK100文字檢查系統OK信號及二維碼讀碼器識別OK信號后，機器系統開始裝箱動作；
4.系統識別到PK100文字檢查系統NG信號或二維碼讀碼器識別NG信號后，機器系統開始剔除動作。

PART 4/外箱賦碼系統

外箱賦碼系統組成：
1.DOD噴碼機:HQ8500
2.傳送系統
產品賦碼過程：
合肥依瑪自主研發系統軟件按照客戶要求規則通過讀取收集一箱產品數目的系列產品碼，通過系統軟件規則重新生成一個與一箱產品碼相關聯的外箱二維碼，同時和KGK系列噴機（KGK-DOD噴碼機 HQ8500）設備通訊，根據該產線生成的箱碼依次傳輸到 HQ8500標識設備的各噴頭，然后實施產品外箱標識賦碼。

PART 5/外箱賦碼檢查及讀碼系統

外箱賦碼檢查讀碼系統組成
1.Check文字檢查機:PK410
2.歐姆龍讀碼器
3.傳送系統
產品賦碼檢查讀碼過程：
1.外箱產品在實施產品標識賦碼后，通過Check 文字檢查機PK410檢查上位噴碼設備HQ8500打印的日歷、文本錯誤、缺失、位置偏移、傾斜、文字有無點缺失，PK410系統檢查完成后，輸出相應的OK/NG信號。
2.產線外箱產品實施產品標識賦碼后，通過二維碼讀碼器讀取上位噴碼設備HQ8500打印的二維碼信息包括內容，檢查上位噴碼設備HQ8500標識的二維碼信息是否能夠讀取，并根據讀取情況輸出相應的OK/NG信號。
3.系統識別到PK410文字檢查系統OK信號及二維碼讀碼器識別OK信號后，外箱開始進入下一包裝封箱環節。
4.系統識別到PK410文字檢查系統NG信號或二維碼讀碼器識別NG信號后，機器系統開始剔除動作，
5.同時客戶可以通過手機讀取外箱的二維碼，可以詳細了解這箱產品的詳細生產及物流可以追溯信息。

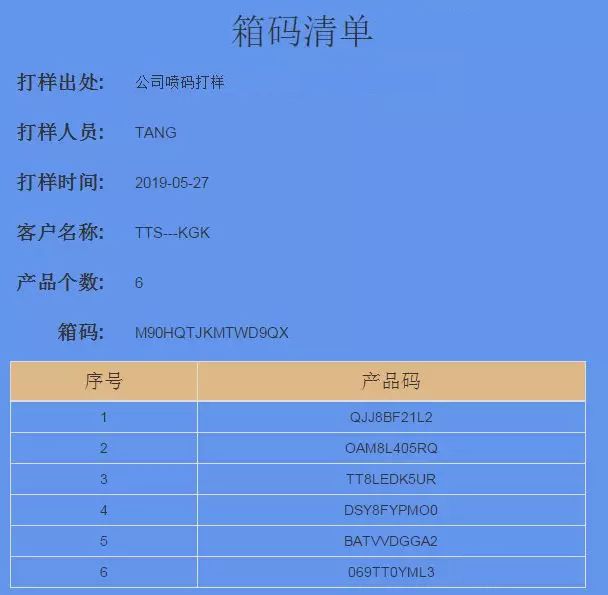

讀取外箱二維碼查詢結果：

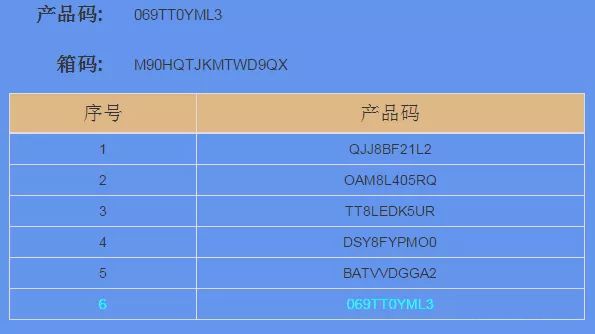

讀取產品二維碼查詢結果：
